助手席ドアのルームランプ連動

　夜、助手席に誰かを乗せるとき、どうしてますか？
　わざわざ運転席側のドアを開けたり、スイッチを直接操作してルームランプを点けますね。面倒ですね。

　って、ほとんどの車ではそんなことないんでしょうけれど。ジムニーＪＡ１１では、助手席のドアにルームランプが連動していないのです。
　こないだディーラーさんに行ったときに、ついでに買っておいたスイッチを取り付けました。

用意したもの
・ルームランプスイッチ（品番「３７６７０－８０００２」、品名「スイツチアツシ，ドア」） ・配線コード（黒、0.75sq） ・配線コネクタ ・レンチ、ドライバー等の一般的な工具

１．スイッチを買う

　普通のお店では売ってないので、ディーラーさんに行って、スイッチを取り寄せてもらいます。価格は５９０円。
　品番は「３７６７０－８０００２」です。
　たぶん在庫はないので、取り寄せには１週間ほどかかります。
　

２．スイッチ取り付け穴のメクラを外す

　ドア開きすぎ防止ベルト（正式名わかりません）を外し、
　

　スイッチ取り付け穴のメクラをマイナスドライバーでほじくり、外します。
　

　念のため、半丸ヤスリでフチの塗装を剥がしておきます。ここから錆びてしまうかもしれないけれど、通電しなきゃ意味がないので。
　

３．スピーカーを外す

　配線の取り出し口とするため、スピーカーを外す必要があります。
　まず、トレーを外します。ネジは矢印の４ヵ所。左右に１ヵ所ずつと、中央の手前と奥に上向き２本。
　

　スピーカーを外すのは、カンタンです。
　

４．スイッチを取り付ける

　スイッチを取り付け穴に軽く刺し、スイッチから延びているコードをスピーカーの穴から引き出します。
　

　スイッチを強く押して、取り付け穴にはめ込みます。
　

　取り付けたら、スピーカーとトレーを元通りにします。
　コードは、スピーカーで挟んでしまって構いません。スピーカーのフチにスポンジが付いているので、がたつきません。
　

５．配線

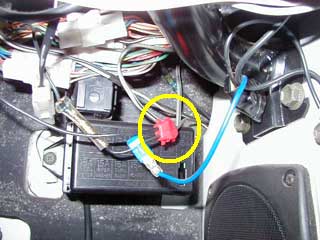

　ルームランプの配線に、増設したスイッチの配線をかませます。
　ルームランプのスイッチはＯＦＦにしておきましょう。
　ルームランプの配線については、「ルームランプコントローラ取り付け」を参照。
　

　これで完了。

６．インプレッション

　やっぱり、ドアを開けたらルームランプが点くっていうのは、ありがたいものです。余計な気を遣わなくて済むようになりました。
　自分がドアを開け閉めしていないのにランプが点くのは、あたりまえだけれど新鮮。
　だんだん、ジムニーが普通の車っぽくなってきました。
